陶瓷基板的表面粗糙度如何管控和測量？在陶瓷基板制造時，表面粗糙度是一個看似微小卻直接影響產品性能的關鍵參數。從功率模塊的熱管理到射頻器件的信號傳輸，表面粗糙度的控制精度往往決定了產品的成敗。本文將探討這一參數的定義邏輯、不同應用場景下的指標要求和測量方法。

　　一、表面粗糙度的定義

　　表面粗糙度是指加工表面上由較小間距和微小峰谷組成的微觀幾何形狀特性。具體來說，在陶瓷基板領域，表面粗糙度通常用來描述基板表面的小尺度不規則性。這些不規則性可以源于生產過程中的各種因素，包括原材料的純度、成型技術、燒結工藝以及后處理步驟等。

　　根據國際標準ISO 4287，表面粗糙度可以通過Ra（算術平均偏差）、Rz（平均峰谷高度）等參數來量化。其中，Ra值越小，表示表面越光滑；而Rz值則反映了表面波峰和波谷之間的極差，適用于評估較粗的表面結構。

　　二、不同應用場景對陶瓷基板表面粗糙度的要求

　　不同應用場景對粗糙度的要求呈現出顯著的差異化特征。

　　在電力電子領域，IGBT模塊用基板通常要求Ra≤0.15μm，這種超光滑表面可降低界面熱阻約15%。

　　相反，在一些需要增強粘接強度的應用場景中，適度的粗糙度反而有助于提高粘接效果。這是因為適當?shù)谋砻娲植诙饶軌蛟黾颖砻娣e，從而為粘接劑提供更多的物理錨點，進而增強粘接強度。譬如LED封裝基板，適度的粗糙度（Ra=0.2-0.4μm）反而能提升熒光粉涂層的附著力。

　　在高頻電路中使用的陶瓷基板，為了減少信號損失，需要有非常平滑的表面以保證好的電性能。此時，較低的Ra值就顯得尤為重要。

　　在熱管理領域，新型粗糙度設計理念正在興起。某公司開發的微結構化基板表面，通過設計特定方向的溝槽紋理（Ra=0.8μm），使散熱效率提升30%的同時保持優良的金屬化性能。這種定向粗糙度控制技術標志著行業從被動控制向主動設計的范式轉變。

　　此外，不同類型的陶瓷材料由于其晶體結構和生產工藝的不同，也會表現出不同的表面粗糙度特征。比如氧化鋁陶瓷基板由于其較高的硬度，往往能夠獲得較為光滑的表面。

　　而氮化鋁陶瓷基板雖然具有優異的導熱性能，但由于其制備工藝的特點，可能需要更加精細的后處理才能達到理想的表面光潔度。以氮化鋁基板為例，其表面粗糙度Ra值（算術平均偏差）通常控制在0.05-0.5μm區間，這種微觀形貌直接影響著金屬化層的結合強度。

　　三、表面粗糙度的測量方法

　　傳統的觸針式輪廓儀是最常用的工具之一，它通過一個細小的鉆石觸針沿著樣品表面移動，記錄下表面輪廓的變化，然后計算出相應的粗糙度參數。這種方法的優點在于可以直接獲取表面的真實形貌信息，但缺點是對軟質材料可能會造成劃傷。

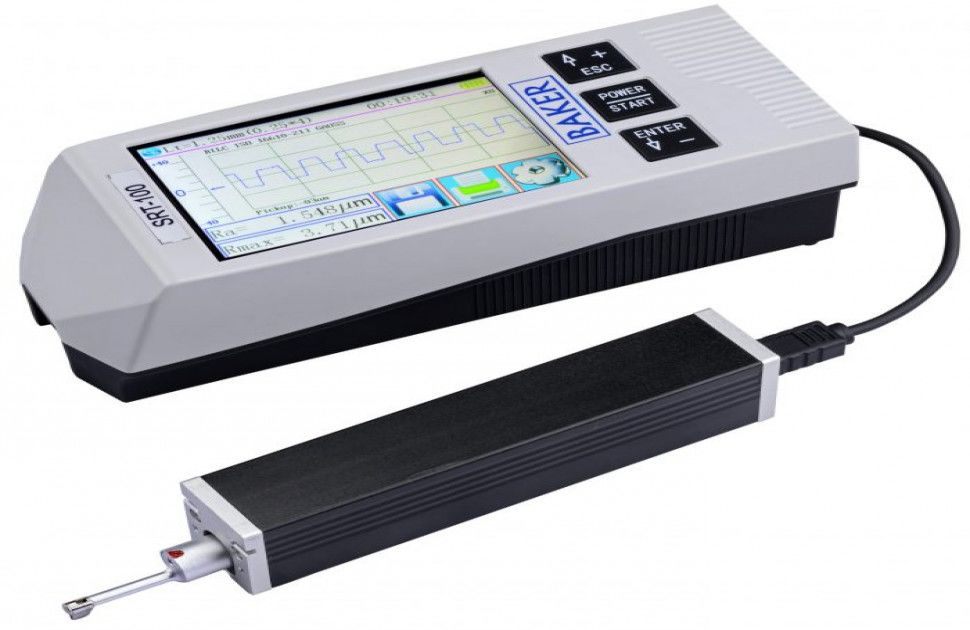

觸針式輪廓儀

　　接觸式輪廓儀作為傳統檢測手段，其2nm的縱向分辨率仍不可替代，但新型光學測量技術正快速滲透市場。

　　光學干涉法作為一種非接觸式的測量手段得到了廣泛應用。該方法利用光波干涉原理，通過分析反射光波之間的相位差來重建樣品表面的高度分布圖，從而得到表面粗糙度數據。

　　白光干涉儀憑借0.1nm級的分辨能力，在檢測氧化鋁基板激光鉆孔后的微孔壁粗糙度時展現出優勢。相比觸針式輪廓儀，光學干涉法不僅不會損傷樣品表面，而且測量速度更快，適合于大規模生產環境下的在線檢測。

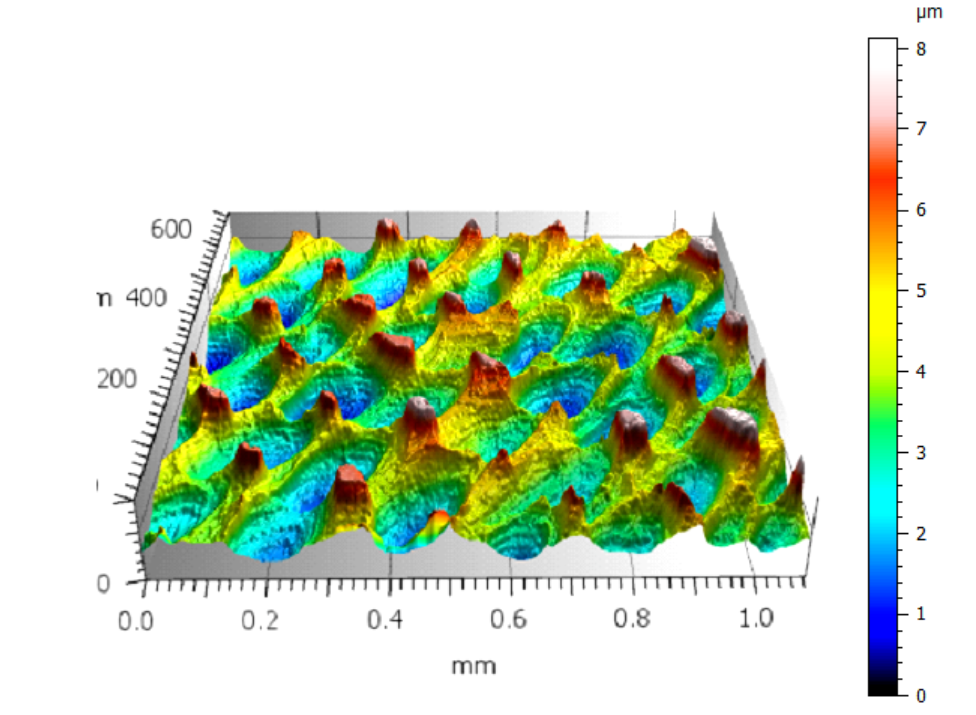

白光干涉儀表征的表面粗糙度

　　另外，原子力顯微鏡（AFM）也是研究納米級表面粗糙度的強大工具。AFM能夠提供高的分辨率，可以清晰地觀察到單個原子級別的表面特征，這對于研發新型陶瓷材料或優化現有生產工藝具有重要價值。

　　結語

　　表面粗糙度作為陶瓷基板領域的"微觀尺度工程"，需要跳脫原有認知，深入理解參數本質的基礎上，把握不同應用場景的技術邊界，合理選擇測量方案，同時關注前沿技術的融合創新。(更多資訊請關注陶瓷基板)
