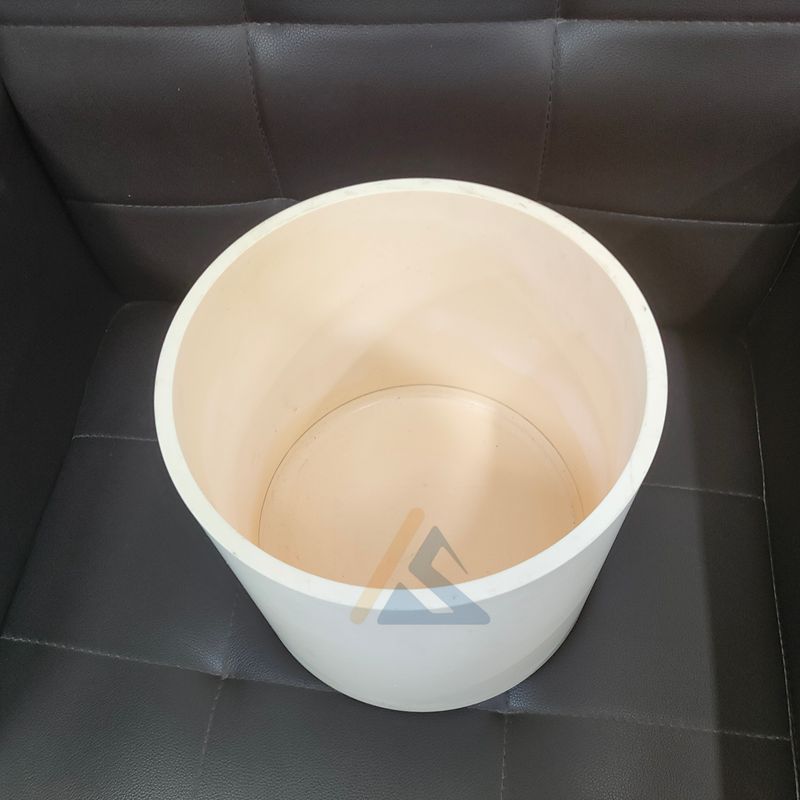

氧化鋁陶瓷與氧化鋯陶瓷的差異解析

　　在工程陶瓷領域，氧化鋁陶瓷和氧化鋯陶瓷是兩種應用廣泛的材料，但它們在性能、特性和適用場景上存在顯著差異。以下從多個維度詳細解析二者的不同之處：

　　材料成分與結構差異

　　氧化鋁陶瓷的主要成分為三氧化二鋁（Al?O?），通常會根據性能需求添加二氧化硅、氧化鎂、氧化鋯等燒結助劑，純度一般在 75%-99% 之間，純度越高，性能好。其晶體結構主要為剛玉相，具有穩定的化學結構。

　　氧化鋯陶瓷的核心成分是二氧化鋯（ZrO?），但純氧化鋯在溫度變化時會發生劇烈的相變（單斜相→四方相→立方相），導致體積變化破裂，因此必須加入氧化釔（Y?O?）、氧化鈰（CeO?）或氧化鎂等穩定劑，形成穩定的立方相或四方相結構。常見的穩定化氧化鋯有 3Y-TZP（3% 氧化釔穩定）、8YSZ（8% 氧化釔穩定）等類型。

　　物理性能對比

　　密度：氧化鋁陶瓷的密度較低，通常在3.5-3.9 g/cm3；氧化鋯陶瓷因鋯元素原子量較大，密度顯著更高，約為5.6-6.0 g/cm3，手感更重。

　　硬度：氧化鋁陶瓷硬度高，莫氏硬度可達9 級（金剛石為 10 級），是硬的工程陶瓷之一；氧化鋯陶瓷硬度稍低，莫氏硬度為8-8.5 級，但仍遠高于金屬和塑料。

　　顏色外觀：氧化鋁陶瓷多呈現白色、淺灰色或因雜質呈現淡黃色，表面光澤較暗；氧化鋯陶瓷可通過配方調整呈現純白色、牙白色或奶黃色，色澤均勻細膩，尤其適合對美學要求高的場景。

　　機械性能差異

　　抗彎強度：氧化鋁陶瓷的抗彎強度通常在300-500 MPa，隨純度提高略有上升；氧化鋯陶瓷憑借相變增韌機制，抗彎強度可達800-1500 MPa，遠超氧化鋁，甚至接近部分金屬材料。

　　斷裂韌性：這是兩者核心的差異之一。氧化鋁陶瓷的斷裂韌性較低，僅為3-5 MPa·m1/2，脆性較高，受到沖擊易斷裂；氧化鋯陶瓷的斷裂韌性顯著更高，可達5-15 MPa·m1/2，韌性優勢使其能承受更大的沖擊和振動。

　　耐磨性：氧化鋁陶瓷因硬度高，常溫耐磨性好，適合干摩擦或低潤滑環境；氧化鋯陶瓷雖然硬度稍低，但因韌性好，在動態磨損或高沖擊磨損場景下表現更穩定。

　　熱學性能區別

　　熱導率：氧化鋁陶瓷的熱導率較高（約 20-30 W/(m?K)），散熱性能好，適合需要導熱的場景；氧化鋯陶瓷熱導率低（約 2-3 W/(m?K)），隔熱性能優異，是理想的高溫隔熱材料。

　　熱膨脹系數：氧化鋯陶瓷的熱膨脹系數（約 9-11×10??/℃）更接近金屬（如不銹鋼約 17×10??/℃），與金屬連接時熱應力小，兼容性更好；氧化鋁陶瓷熱膨脹系數較低（約 7-8×10??/℃），與金屬結合時需注意應力匹配。

　　耐高溫性：純氧化鋁陶瓷可長期在 1600℃以上使用，而氧化鋯陶瓷的長期使用溫度通常在 1000-1200℃，但在短期高溫下（如 1500℃）仍能保持穩定。

　　化學與生物性能差異

　　兩者均具有化學穩定性，耐酸堿腐蝕能力強，不易與大多數介質發生反應。但在生物相容性方面，氧化鋯陶瓷表現更突出，其無毒性、無刺激性，且不會引起人體免疫反應，被視為 “生物惰性陶瓷”；氧化鋁陶瓷生物相容性雖好，但在美學和韌性要求高的醫療場景中稍遜。

　　應用領域差異

　　氧化鋁陶瓷憑借高硬度、低成本的優勢，廣泛應用于耐磨部件（如軸承、密封環、砂輪）、電子絕緣材料（如陶瓷基片）、化工防腐設備、紡織機械配件等領域。

　　氧化鋯陶瓷因高韌性、生物相容性，主要用于高 端 場景：醫療領域（牙冠、人工關節、骨科植入物）、高端刀具（陶瓷刀）、精密軸承（高速電機軸承）、燃料電池電解質、航空航天隔熱部件等，尤其在對安全性和可靠性要求極高的場景中不可或缺。

　　成本與工藝差異

　　氧化鋁陶瓷生產工藝成熟，原料成本低，適合大規模工業化生產；氧化鋯陶瓷原料價格較高（約為氧化鋁的 5-10 倍），且燒結工藝要求更嚴格（需精確控制溫度和氣氛），因此整體成本顯著高于氧化鋁陶瓷。

　　綜上所述，氧化鋁陶瓷和氧化鋯陶瓷各有優勢：氧化鋁陶瓷是性價比之選，適合對硬度和成本的耐磨、絕緣場景；氧化鋯陶瓷則是高 端 性能代表，在韌性、生物相容性和復雜工況下表現好。選擇時需根據具體應用需求綜合考量性能、成本和可靠性。
