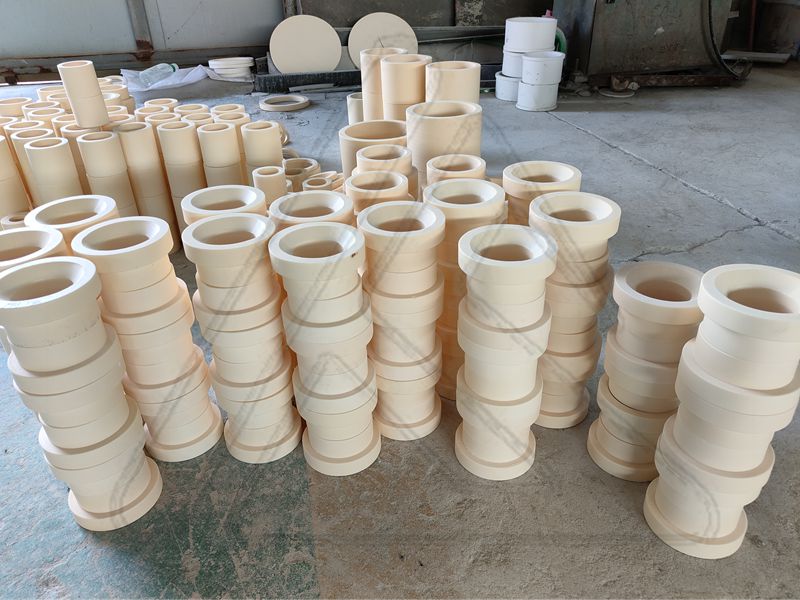

怎么降低氧化鋁陶瓷的熱膨脹系數(shù)？降低氧化鋁陶瓷的熱膨脹系數(shù)是一個復(fù)雜的材料科學(xué)問題，涉及到材料的組成、微觀結(jié)構(gòu)、制備工藝等多個方面。以下是一些可能的方法：

　　1.引入第二相顆粒：在氧化鋁陶瓷中引入具有低熱膨脹系數(shù)的第二相顆粒，如碳化硅（SiC）顆粒、碳纖維（Cf）和氧化鋯（ZrO2）等，可以降低復(fù)合材料的整體熱膨脹系數(shù)。例如，添加適量的SiC顆粒可以降低氮化硅陶瓷環(huán)的熱膨脹系數(shù)，同時保持材料的力學(xué)性能。

　　2.納米復(fù)合技術(shù)：通過在氧化鋁陶瓷基體中引入納米尺度的增強(qiáng)相，如納米碳管（CNTs）或石墨烯，可以顯著降低材料的熱膨脹系數(shù)。這是因為納米增強(qiáng)相可以改變材料的微觀結(jié)構(gòu)，從而影響其熱膨脹行為。

　　3.表面改性處理：在氧化鋁陶瓷表面涂覆一層低熱膨脹系數(shù)的保護(hù)膜，如等離子噴涂技術(shù)涂覆的氧化鋁保護(hù)膜，可以有效降低材料的熱膨脹系數(shù)。

　　4.控制晶粒尺寸：細(xì)化氧化鋁陶瓷的晶粒尺寸可以增加晶界數(shù)量，從而降低材料的熱膨脹系數(shù)。例如，通過控制燒結(jié)溫度和時間，制備出平均晶粒尺寸較小的氮化硅陶瓷環(huán)，其熱膨脹系數(shù)比常規(guī)樣品降低。

　　5.優(yōu)化燒結(jié)工藝：采用特定的燒結(jié)技術(shù)，如反應(yīng)燒結(jié)（RBSN），可以在較低的溫度下制備出高密度、高強(qiáng)度的陶瓷材料，從而降低其熱膨脹系數(shù)。例如，通過RBSN技術(shù)制備的氮化硅陶瓷環(huán)，其熱膨脹系數(shù)達(dá)到了2.5×10^-6/K以下。

　　6.添加低熱膨脹系數(shù)組元：在氧化鋁陶瓷中添加具有較低熱膨脹系數(shù)的組元，如堇青石、莫來石、紅柱石、鈦酸鋁、鋰霞石等，可以降低陶瓷的熱膨脹系數(shù)，從而提高其抗熱震性能。

　　7.制備多孔結(jié)構(gòu)：多孔氧化鋁陶瓷具有較高的開口氣孔率，其臨界熱震溫差和殘余抗彎強(qiáng)度隨著氣孔率的增加而增大，從而提高抗熱震性能。

　　8.稀土化合物的添加：稀土化合物如CeO2的添加可以提高氧化鋁陶瓷的斷裂韌性，同時適量的氣孔率可以鈍化裂紋、減少應(yīng)力集中，提高陶瓷的抗熱震性。

　　9.ZrO2的添加：ZrO2添加到Al2O3陶瓷中，可以提高陶瓷的抗熱震性、抗彎強(qiáng)度和斷裂韌性。四方ZrO2應(yīng)力誘導(dǎo)相變增韌和微裂紋增韌是提高Al2O3陶瓷力學(xué)性能的主要機(jī)理。

　　10.SiC的添加：SiC具有高于Al2O3的熱導(dǎo)率和低于Al2O3的熱膨脹系數(shù)，將SiC添加到Al2O3陶瓷中，可以降低陶瓷的熱膨脹系數(shù)并提高其熱導(dǎo)率，從而提高抗熱震性。

　　11.金屬顆粒的添加：金屬顆粒如Mo的添加可以提高陶瓷的熱導(dǎo)率，減小陶瓷在淬冷過程中的瞬間溫度梯度，從而減小陶瓷經(jīng)歷熱震循環(huán)后受到的熱應(yīng)力，有利于提高陶瓷的抗熱震性。

　　通過上述方法，可以有效地降低氧化鋁陶瓷的熱膨脹系數(shù)，提高其在高溫環(huán)境下的應(yīng)用性能。這些方法的實施需要綜合考慮材料的最終應(yīng)用環(huán)境和性能要求，以及成本和工藝的可行性。

　　（更多資訊請關(guān)注產(chǎn)品質(zhì)量技術(shù)前沿哦！）
