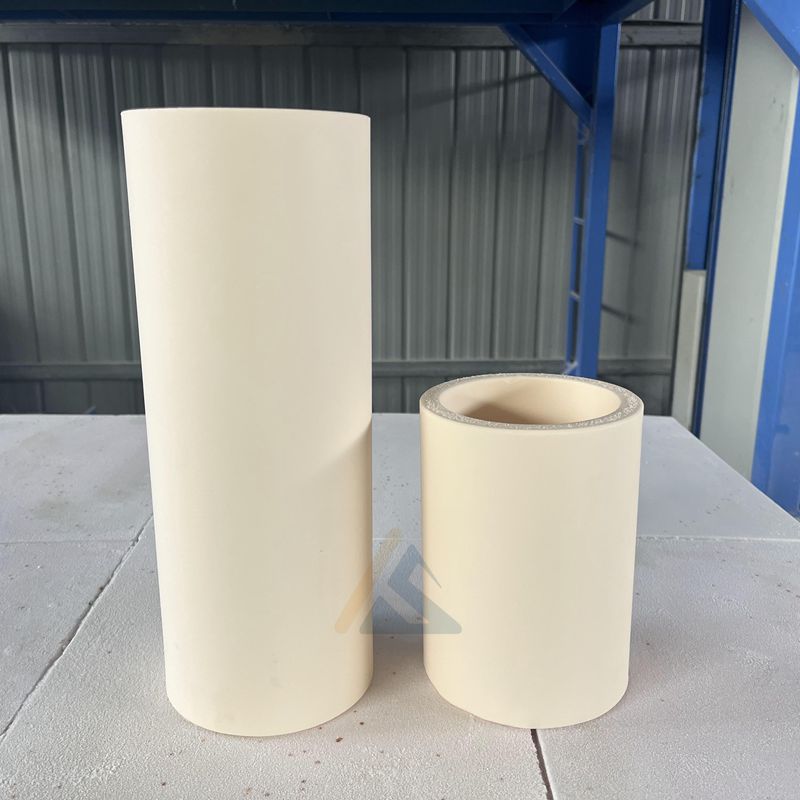

生產氧化鋁陶瓷管有哪些需要注意的？生產氧化鋁陶瓷管需兼顧材料、工藝、質量等多方面，以保證產品性能穩定。以下從原料處理到成品檢驗各環節說明注意要點：

　　原料選擇與處理

　　純度把控：根據產品性能需求，嚴格篩選氧化鋁粉末的純度。例如，用于高精度電子領域的陶瓷管，需選用純度 95% 以上的氧化鋁粉；而普通耐磨場景可適當降低純度，但需確保雜質（如氧化鐵、氧化硅等）含量在規定范圍內，避免影響陶瓷的致密度和強度。

　　粒度均勻性：原料粉末的粒度分布對燒結效果影響顯著。應通過球磨等工藝使粉末粒度均勻，一般控制在微米級甚至納米級，以保證燒結后陶瓷結構致密，減少孔隙。球磨過程中需注意研磨介質的污染問題，優先選用氧化鋁材質的磨球和內襯。

　　原料干燥：原料粉末需充分干燥，避免因水分含量過高導致成型時出現氣孔、裂紋等缺陷。干燥溫度通?？刂圃?100 - 150℃，干燥時間根據物料量和濕度調整，確保水分含量低于 0.5%。

　　成型工藝控制

　　模具設計與清潔：模具精度直接影響陶瓷管的尺寸精度。模具材質應選擇耐磨、耐高溫的材料，如高速鋼、硬質合金等。使用前需徹底清潔模具，去除表面的油污、雜質，防止成型時出現粘模、缺陷等問題。

　　成型壓力與速度：根據氧化鋁陶瓷管的規格、形狀選擇合適的成型方法，如干壓成型、等靜壓成型、擠出成型等。成型過程中需控制好壓力和加壓速度，壓力過高可能導致坯體開裂，壓力過低則會使坯體密度不足；加壓速度過快易產生空氣夾層，影響坯體質量。例如，干壓成型時，對于直徑較小的陶瓷管，成型壓力一般控制在 10 - 30MPa，加壓速度緩慢遞增。

　　坯體修整：成型后的坯體可能存在飛邊、毛刺等，需進行修整。修整過程中要避免用力過大導致坯體破損，可使用專用的修整工具，保證坯體尺寸符合設計要求。

　　燒結工藝要點

　　升溫與降溫速率：燒結是決定氧化鋁陶瓷管性能的關鍵環節。升溫速率應根據坯體的厚度、成分等合理設置，避免升溫過快導致坯體內部產生熱應力而開裂。一般低溫階段（室溫至 600℃）升溫速率可稍快，高溫階段（600℃至燒結溫度）需緩慢升溫。降溫階段同樣要控制速率，尤其是在玻璃相凝固溫度區間，過快降溫可能導致內應力殘留，降低陶瓷強度。

　　燒結溫度與保溫時間：不同純度的氧化鋁陶瓷管燒結溫度不同，通常純度越高，燒結溫度越高（如 95% 氧化鋁陶瓷燒結溫度約為 1600 - 1650℃）。保溫時間需足夠長，以保證晶粒充分生長、致密化完全，但也不宜過長，否則可能導致晶粒過大，降低陶瓷的力學性能。

　　爐內氣氛控制：普通氧化鋁陶瓷燒結可在空氣氣氛中進行，但對于含有易氧化成分的陶瓷管，需在惰性氣體（如氮氣）或還原性氣氛中燒結，防止成分氧化變質。同時，要保證爐內氣氛均勻，避免因局部氣氛差異導致陶瓷管性能不均。

　　后續加工處理

　　切割與研磨：燒結后的氧化鋁陶瓷管可能需要進行切割、研磨等加工，以達到最終的尺寸精度和表面光潔度。加工時需使用專用的陶瓷加工設備，如金剛石砂輪切割機、研磨機等，避免使用普通金屬加工工具導致陶瓷管崩裂。加工過程中要控制好切削速度和進給量，同時做好冷卻措施，防止因摩擦生熱過高影響陶瓷性能。

　　表面處理：根據使用需求，部分陶瓷管需要進行表面處理，如涂層、拋光等。表面處理前需確保陶瓷管表面清潔，無油污、雜質。涂層材料應與陶瓷管材質兼容，結合牢固，以提高陶瓷管的耐磨性、耐腐蝕性等性能。

　　質量檢測與控制

　　外觀檢測：對陶瓷管進行全面的外觀檢查，查看是否有裂紋、氣泡、缺角、變形等缺陷，表面粗糙度是否符合要求。

　　性能檢測：抽樣檢測陶瓷管的力學性能（如硬度、抗彎強度、抗壓強度）、熱學性能（如熱導率、熱膨脹系數）、電學性能（如絕緣電阻）等，確保符合相關標準和客戶要求。

　　尺寸精度檢測：使用游標卡尺、千分尺、三坐標測量儀等工具，檢測陶瓷管的外徑、內徑、長度、壁厚等尺寸參數，保證尺寸精度在允許誤差范圍內。

　　安全與環保要求

　　生產安全：生產過程中涉及高溫、高壓設備（如燒結爐、成型機），操作人員需嚴格遵守操作規程，佩戴好防護用品（如耐高溫手套、防護眼鏡），防止發生燙傷、機械傷害等事故。

　　環保處理：生產過程中產生的粉塵（如氧化鋁粉末）、廢水、廢氣等需進行有效處理。粉塵可通過集塵設備收集，廢水經處理后達標排放，廢氣需經過凈化處理，避免對環境造成污染。

　　這些注意事項能幫助提升氧化鋁陶瓷管的生產質量。你若對某一生產環節有更深入的疑問，或者有特定規格產品的生產需求，都可以告訴我，我會進一步為你解答。
