前文《殘?zhí)剂繉ΦX陶瓷的影響》介紹了陶瓷原料殘?zhí)剂窟^高，不僅會影響陶瓷燒結體的致密化程度和微觀結構，還會對燒結后陶瓷的熱導率、機械強度和電性能構成嚴重負面影響。本文主要介紹2種陶瓷材料殘?zhí)剂康臏y定方法：灼燒失重法和紅外標定法。灼燒失重法灼燒失重法主要參考GB/T 17144-2021，其測量精度為0.2%左右，測量精度較低，優(yōu)點是測量速度較快。測量原理：對試樣進行高溫灼燒，灼燒后試樣的質(zhì)量，并與灼燒前的質(zhì)量進行對比，通過質(zhì)量差計算出殘?zhí)剂俊?/span>

　　自動微量自動微量法殘?zhí)繙y試儀（圖源：Skyline SL-OA50）主要操作步驟如下：1.稱量高溫灼燒后的空坩堝/試管m1。2.將待測試樣放入空坩堝/試管后，稱重m22.將盛有待測試樣的坩堝/試管放入電爐中，通入惰性氣體（氮氣等），按照一定的升溫速率加熱至設定溫度（通常500-800°C）并保持一段時間（例如15min），加熱過程中易揮發(fā)物質(zhì)隨惰性氣體排出，保溫一定時間后自然冷卻至室溫，稱重m3。

灼燒失重法所用的分析天平和坩堝殘?zhí)剂坑嬎愎饺缦拢?/span>

　　式中，u為試樣殘?zhí)剂浚?）；m1為空樣品的試管/坩堝的質(zhì)量（g），精確到0.01g；m2為空樣品管加初始試樣的質(zhì)量（g）；m3為灼燒后空樣品管加試樣的質(zhì)量（g）。

　　▌紅外標定法紅外法的特征紅外光譜光只對SO2和CO2有吸收作用，測試過程不受其它氣體干擾，沒有化學反應，穩(wěn)定性好，對碳含量準確度較高，分析精度均可達到ppm級（百萬分之一），RSD（相對標準偏差）可達到0.5%。

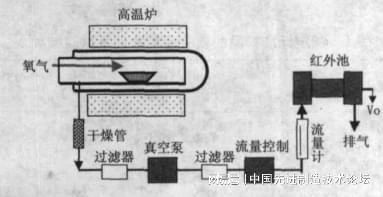

　　紅外標定法測量殘?zhí)荚韴D（圖源：中國先進制造技術論壇）測量原理：將試樣在氧氣流中燃燒，生成CO2，在一定壓力下，CO2吸收紅外線的能量與其濃度成正比，因此測出CO2氣體流經(jīng)紅外吸收器前后的能量變化，則可計算出試樣的含碳量。

　　碳硫分析儀（圖源：迪賽福）主要操作步驟如下：1.樣品準備：將0.1-0.3g待分析的樣品放入坩堝中，然后進行稱重。2.加助熔劑：可在樣品添加如鐵或鎢等助熔劑，幫助完全釋放樣品中的碳和硫等元素。3.高溫燃燒：載有試樣的坩堝放置到高頻感應爐中，通入純氧氣氛，確保試樣在高溫下被完全氧化。4.元素測量：生成的CO2和SO2氣體經(jīng)過除塵和除水凈化裝置后，被送入紅外檢測系統(tǒng)進行測量，根據(jù)CO2氣體吸收紅外光譜中的一個窄頻帶紅外能量，將紅外線被吸收的能量轉換成碳的百分含量。（更多資訊請關注公眾號陶瓷基板哦！）
