燒結(jié)99氧化鋁陶瓷需要注意的問題

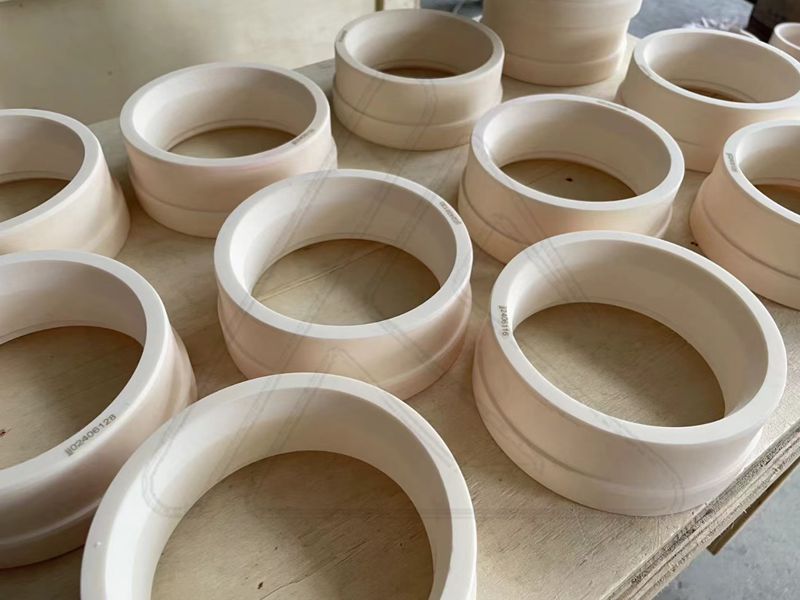

　　一、原料純度與預(yù)處理

　　（一）高純度要求

　　99 氧化鋁陶瓷的氧化鋁含量高達(dá) 99%，原料純度是影響產(chǎn)品性能的關(guān)鍵。即使少量的雜質(zhì)，如堿金屬氧化物（Na?O、K?O）、鐵氧化物等，也會(huì)顯著降低陶瓷的機(jī)械性能、電學(xué)性能和化學(xué)穩(wěn)定性。因此，必須選用純度在 99% 以上且雜質(zhì)含量嚴(yán)格控制的高純氧化鋁粉末，采購時(shí)需關(guān)注供應(yīng)商提供的詳細(xì)成分檢測(cè)報(bào)告。

　　（二）原料粒度控制

　　原料粒度對(duì)燒結(jié)過程和產(chǎn)品的質(zhì)量影響重大。99 氧化鋁陶瓷原料的平均粒度一般宜控制在 0.3 - 1μm。粒度太粗，顆粒間難以充分接觸和融合，燒結(jié)時(shí)不易致密化，易形成氣孔，降低陶瓷強(qiáng)度；粒度過細(xì)則容易團(tuán)聚，導(dǎo)致坯體密度不均勻。可采用超聲波分散、球磨分散等方法，打破團(tuán)聚體，確保原料粒度均勻，同時(shí)利用激光粒度分析儀進(jìn)行精確檢測(cè)。

　　（三）添加劑謹(jǐn)慎使用

　　盡管 99 氧化鋁陶瓷添加劑用量少，但為改善其燒結(jié)性能，有時(shí)會(huì)添加微量的氧化釔（Y?O?）、氧化鈦（TiO?）等。添加劑的種類、添加量和添加方式都需嚴(yán)格把控。添加量過多會(huì)引入雜質(zhì)，影響陶瓷純度和性能；添加方式不當(dāng)會(huì)導(dǎo)致添加劑分散不均勻，在燒結(jié)過程中無法均勻發(fā)揮作用，因此需采用精確計(jì)量和充分混合工藝，如高能球磨混合，保證添加劑與氧化鋁粉末充分均勻分散。

　　二、燒結(jié)工藝精準(zhǔn)調(diào)控

　　（一）升溫速率嚴(yán)格控制

　　99 氧化鋁陶瓷燒結(jié)時(shí)，升溫速率對(duì)坯體質(zhì)量影響顯著。低溫階段（室溫 - 600℃），主要是排除坯體中的吸附水和有機(jī)物，升溫速率應(yīng)緩慢，控制在 3 - 5℃/min，避免因水分和有機(jī)物快速揮發(fā)產(chǎn)生大量氣孔或坯體開裂；中溫階段（600 - 1200℃），可適當(dāng)加快升溫速率至 5 - 8℃/min；高溫階段（1200℃ - 燒結(jié)溫度，通常在 1650 - 1750℃），升溫速率需進(jìn)一步放緩至 2 - 4℃/min，以防止晶粒異常長大，保證陶瓷內(nèi)部結(jié)構(gòu)均勻致密。

　　（二）燒結(jié)溫度與保溫時(shí)間優(yōu)化

　　燒結(jié)溫度和保溫時(shí)間直接決定陶瓷的致密化程度和性能。溫度過低，陶瓷無法充分致密化，強(qiáng)度和硬度不達(dá)標(biāo)；溫度過高，會(huì)導(dǎo)致晶粒過度生長，降低陶瓷的機(jī)械性能和電學(xué)性能。由于 99 氧化鋁陶瓷燒結(jié)難度較大，通常需在 1650 - 1750℃高溫下燒結(jié)，具體溫度需根據(jù)原料特性、坯體形狀和尺寸等通過實(shí)驗(yàn)確定。保溫時(shí)間一般為 2 - 3 小時(shí)，確保坯體內(nèi)部物質(zhì)充分?jǐn)U散，達(dá)到好的致密化效果，但過長的保溫時(shí)間會(huì)增加能耗和生產(chǎn)成本，需綜合權(quán)衡。

　　（三）氣氛與壓力選擇

　　燒結(jié)氣氛對(duì) 99 氧化鋁陶瓷性能影響顯著。在空氣氣氛中燒結(jié)，工藝簡(jiǎn)單、成本低，但難以避免某些雜質(zhì)的氧化，適用于對(duì)性能要求不是極高的場(chǎng)合；在氫氣、氮?dú)獾冗€原性或惰性氣氛中燒結(jié)，可有效抑制雜質(zhì)氧化，改善陶瓷的電學(xué)和光學(xué)性能；對(duì)于一些對(duì)密度要求高的產(chǎn)品，可采用熱壓燒結(jié)、等靜壓燒結(jié)等方法，通過施加壓力促進(jìn)顆粒間的接觸和融合，提高陶瓷的致密度。選擇氣氛和壓力時(shí)，需根據(jù)產(chǎn)品的具體應(yīng)用需求和性能指標(biāo)進(jìn)行精準(zhǔn)確定。

　　三、燒結(jié)設(shè)備與環(huán)境保障

　　（一）設(shè)備適配與維護(hù)

　　需選用能夠滿足高溫、高精度控溫要求的燒結(jié)設(shè)備，如高溫鉬絲爐、真空燒結(jié)爐等。高溫鉬絲爐可提供穩(wěn)定的高溫環(huán)境，適用于大多數(shù) 99 氧化鋁陶瓷的燒結(jié)；真空燒結(jié)爐則可在真空或特定氣氛下燒結(jié)，能有效排除坯體中的氣體，提高陶瓷致密度。設(shè)備的控溫精度、氣氛控制能力和密封性至關(guān)重要，使用前需對(duì)設(shè)備進(jìn)行校準(zhǔn)和調(diào)試，使用過程中定期維護(hù)保養(yǎng)，檢查溫度傳感器、加熱元件和爐體密封情況，確保設(shè)備穩(wěn)定運(yùn)行，為燒結(jié)提供可靠的條件。

　　（二）環(huán)境潔凈度管理

　　99 氧化鋁陶瓷對(duì)環(huán)境潔凈度要求高，任何灰塵、雜質(zhì)污染都可能影響產(chǎn)品的質(zhì)量。燒結(jié)車間需保持高度潔凈，配備空氣凈化系統(tǒng)，減少空氣中的懸浮顆粒；在坯體搬運(yùn)、裝爐等操作過程中，需采取防護(hù)措施，如佩戴手套、使用潔凈工具，避免坯體表面被污染；同時(shí)，對(duì)燒結(jié)爐內(nèi)部進(jìn)行定期清潔，防止殘留雜質(zhì)影響后續(xù)燒結(jié)產(chǎn)品的質(zhì)量。

　　四、冷卻過程精細(xì)處理

　　冷卻過程同樣會(huì)影響 99 氧化鋁陶瓷的質(zhì)量。過快冷卻會(huì)使陶瓷內(nèi)部產(chǎn)生較大的熱應(yīng)力，導(dǎo)致開裂或變形；過慢冷卻則可能使晶粒繼續(xù)生長，影響陶瓷性能。一般采用分段冷卻方式，高溫階段（燒結(jié)溫度 - 800℃）冷卻速率控制在 3 - 5℃/min；中低溫階段（800℃ - 室溫）可適當(dāng)加快冷卻速率至 5 - 8℃/min。在冷卻過程中，可根據(jù)陶瓷的特性，在特定溫度區(qū)間進(jìn)行保溫處理，釋放熱應(yīng)力，提高陶瓷的穩(wěn)定性和可靠性。

　　上述內(nèi)容涵蓋了燒結(jié) 99 氧化鋁陶瓷的關(guān)鍵要點(diǎn)。若你想了解某一環(huán)節(jié)的具體操作流程，或在實(shí)際燒結(jié)中遇到問題，歡迎隨時(shí)和我交流。
